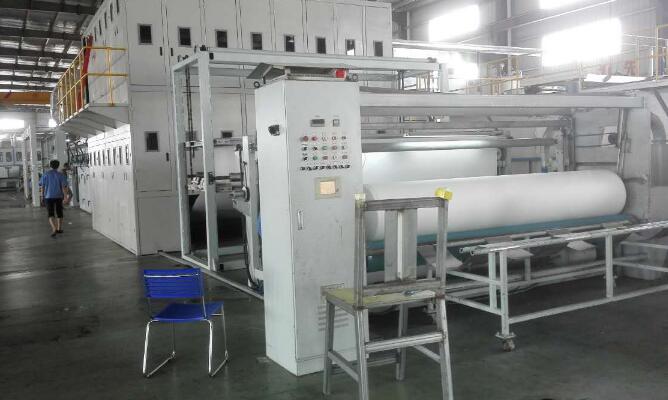

水刺無紡布制造系統主要由預濕器、水刺頭、輸送網簾、脫水裝置、烘燥裝置及水處理系統等組成。

　　一、水刺頭

　　水刺頭是產生高壓集束水流的主要部件之一，它由內部帶有進水孔道的進水管腔和下部的噴水板及高壓密封裝置組成(。水刺頭采用優質不銹鋼材料制造。高壓水通過噴水腔體一側的進水管導入上水腔即動態水腔，再從均流孔均勻進入下水腔。下水腔又稱均流腔，即靜態水腔，經均流后，使水刺頭系統內水流更均勻分布，以保證水針射流質量的一致性。高壓水通過噴水板上的小孔射向纖網，使纖網吸收水針能量，得到固結。

　　二、輸網簾

　　輸網簾是用高強聚酯或聚酰胺長絲按所要求的網孔規格編織的，也有采用不銹鋼金屬絲的，一般用織造方法制得。其作用如下

　　(1)托持并輸送纖網進入水刺區。

　　(2)水刺時，網簾對高壓水針反射，參與纖網加固。

　　(3)能有效地濾水、排氣。

　　(4)通過輸網簾結構的目數和花紋變化，使成品形成一定的外觀效應。

　　(二)輸網簾結構

　　一般輸網簾采用高強度聚合物材料編織定形處理而成。而轉鼓式水刺機的輸網簾采用多層結構組成，外層為耐沖擊金屬鎳微孔圓網或目數較大的金屬絲編織網，內層為多層金屬絲編織網，目數由外向里逐漸減小。

　　(1)采用一定組織規格的網簾，使產品形成與網簾相同的網格狀結構。。

　　(2)有的工藝是在常規的水刺后，增加一道提花水刺裝置，即用一個滾動式圓網(滾簡)。滾筒的材質為金屬鎳，滾簡表面的花紋圖案采用照相雕刻制得。水刺頭安裝在滾簡內，高壓水針通過滾筒上的花紋孔眼，把花紋復制在纖網上。
